Коли ми думаємо про прозорість, ми зазвичай думаємо про скло. Це стандартний матеріал для лінз, вікон та дисплеїв. Однак у скла є свої обмеження. Воно розм’якшується при нагріванні. Легко ушкоджується. Йому важко впоратися з екстремальними умовами. На сцену вийшла оптична кераміка. Це не ті білі, непрозорі цеглини, які ви собі уявляєте. Це передові матеріали, розроблені для точної роботи з інфрачервоним, ультрафіолетовим та видимим світлом.
Корисність цих матеріалів зводиться до їхньої реакції на світло. Промислове скло має свою нішу, але кераміка зайняла місця, де скло просто не справляється. Ці застосування поділяються на дві групи. Пасивне обладнання: вікна, абажури і т. д. Активні пристрої: люмінофори, лазери та електрооптичні компоненти, які не тільки передають світло, а й створюють або змінюють його властивості.
Почнемо з пасивного боку. Наука здається простою. Більшість чистих керамік є широкосмуговими діелектриками. Це означає, що між їхніми заповненими та порожніми електронними енергетичними рівнями існує велика енергетична щілина. Якщо ця щілина більша, ніж енергія видимого світла, світло пройде крізь матеріал. Прозоро.
Але є проблема. Якщо кераміка є порошком або пористим компактним зразком, вона виглядатиме білою. Непрозорий. Світло розсіюється на нерівних поверхнях. Для справжньої прозорості потрібна щільність. Пори потрібно видалити.
Оптичні та ІЧ-вікна
Скористайтеся сканером штрих-кодів у місцевому супермаркеті. Ви дивитеся через це маленьке віконце? Зазвичай, це сапфір. Монокристалічна форма оксиду алюмінію. Чому? Тому що він поєднує оптичну чіткість із відмінною стійкістю до подряпин. Ви можете провести по ньому металом. Йому не діло.
Але сапфір – лише один із гравців. Ситуація змінюється коли ми переходимо в інфрачервоний спектр. Нам потрібні матеріали, які пропускають коротші довжини хвиль. Оксиди підходять, але полікристалічні галогеніди краще. Хлорид натрію. Хлорид калію, легований рубідієм. Фторід кальцію. Фторид стронцію.
Ці матеріали є прозорими для глибокого інфрачервоного випромінювання. Ідеально підходять для захисту куполів радіолокаційних систем та вікон інфрачервоних детекторів. Проте вони мають фатальний недолік. Пористість. Кордони зерен. Вони розсіюють випромінювання.
То яке може бути рішення? Монокристали. Галогеніди слабкі. Великі вікна піддаються пластичної деформації під впливом своєї ваги. Вони провисають. Щоб запобігти цьому, інженери використовували гаряче кування. Це забезпечує чисті межі зерен та великий розмір зерен. Значного зниження пропускання інфрачервоного випромінювання немає. Проте структурна цілісність значно покращується. Як альтернатива їх можна лити з розплаву. Виходить крупнозернистий матеріал. Міцний. Прозорий. Ефективний.

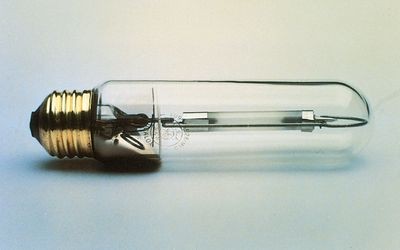

Натрієва лампа високого тиску
Далі подумаємо про джерело світла. Газорозрядні лампи дуже ефективні. Коли електрика подається до закритого газового середовища, газ починає світитися. Але ж тепло? Корозія? Це серйозні умови. Ці умови доводять оптичну кераміку до її термохімічних меж.
Прорив стався 1961 року. Роберт Кобл із General Electric показав, що оксид алюмінію (синтетичний полікристалічний оксид алюмінію) може бути спечений до оптичної густини. Він використовував магній як добавку, що сприяє спіканню. Це було величезне досягнення.
Несподівано ми отримали можливість утримувати розряд натрію високого тиску. Температура плазми у колбі з оксиду алюмінію досягає 1200 °C (2200 °F). Це було інтенсивно. Але кераміка витримує. Вона пропускає світло.
Який результат? Яскраве біле світло. Охоплює майже весь видимий діапазон. Відбиває всі кольори. Це різко контрастує із натрієвими лампами низького тиску. Ви знаєте їх. Бурштинове свічення домінує у міському пейзажі. Монохромний. Обмежений. Колба з оксиду алюмінію забезпечує більш багате і повне джерело світла, не розплавляючись у калюжу.
Керамічний пігмент
Пігментна промисловість — це давня школа. Традиційна. Проте хімія складна. Керамічні барвники виготовляються з оксидів або селенідів, змішаних із певними перехідними металами або рідкісноземельними елементами.
Поглинання певних довжин хвиль надає кольору. Це фізика, а чи не магія.
Кобальтовий алюмінат та кобальтовий силікат виглядають синіми. Оксид ванадію олова та ванадат цирконію мають жовтий колір. Кобальтовий хроміт та гранат хрому забезпечують зелений колір. Кульгавий гематит створює чорний колір.
А як щодо червоного? Природні силікати що неспроможні забезпечити його повністю. Тверді розчини сульфіду кадмію та селеніду кадмію підходять. Вони мають яскравий та стабільний червоний колір та витримують процес випалу.
Ці порошкоподібні пігменти поєднуються з керамічним тілом або глазур’ю. Термічна стабільність може бути проігнорована. Хімічна інертність у процесі горіння важлива. Якщо пігмент зруйнується у печі, ви не отримаєте замовлений колір. Вийде безлад.
Активні пристрої
Тут цікаво. Пасивні пристрої лише обробляють світло. Активні пристрої взаємодіють із ним. Вони випромінюють його. Вони зраджують його. Люмінофори. Лазери. Електрооптичні компоненти. Ці матеріали не лише витримують довкілля; вони виконують функції.
Перехід від пасивних до активних пристроїв потребує інших обмежень. Стимулятори. Точність. Контроль. Але це історія для наступного тому. Тепер ми повинні зрозуміти, що кераміка – це не просто вікна. Це компонент. Робоча частина більшої системи.
Ця різниця важлива. Ми виходимо за межі ізоляції. Ми переходимо до функціонування.
Ви, можливо, не замислювалися про це, але світло від старого телевізора чи люмінесцентної лампи на кухні ґрунтується на точному хімічному трюку. Все починається з електронів. Коли ви подаєте енергію (тепло, світло, рентгенівські промені, електронні пучки і т.д.) на люмінофор, електрони, що знаходяться всередині нього, перескакують з низького енергетичного рівня на більш високий. Вони не затримуються надовго. Повертаючись назад, вони виділяють надмірну енергію у вигляді світла.
Колір цього світла не випадковий. Він залежить від того, що вчені називають «активаторами» або контрольованими добавками, що вводяться у матеріал. Змініть легуючу добавку – змініть колір. Вольфрамат кальцію, активований свинцем, має синій вигляд. Циркон, легований марганцем? Зелений. Заміна свинцю або марганцю в силікаті кальцію дає жовто-жовтогарячий колір. Ванадат ітрію, активований європієм, має червоний колір. Існує безліч комбінацій, але ці чотири охоплюють основи управління світлом на атомному рівні.
Ера ЕПТ і змішання кольорів
Упродовж десятиліть основною сценою для цих керамічних люмінофорів була електронно-променева трубка (ЕЛТ). Якщо вам менше 30 років, ви, мабуть, знаєте їх лише як важкі, потужні реліквії минулого. Для інших це був стандарт для телевізорів і комп’ютерних моніторів.
Механізм роботи точний та механічно відпрацьований. На внутрішній стороні скляної панелі екрану нанесений тонкий шар люмінофора. Магнітні котушки направляють електрони, прискорені від катода до екрану. Люмінофори випромінюють світло під впливом електронного пучка. Зображення формуються тому, що промінь сканує поверхню швидше, ніж може сприйняти людське око, промальовуючи зображення за точкою.
Кольорові ЕЛТ не використовували білі люмінофори. Вони містили крихітні крапки червоного, зеленого та синього люмінофорів. Окремі електронні пучки вплинули на кожен колір, змішуючи їх усередині сітківки ока для створення повного спектру. Потужні, довговічні та великі.
Люмінесцентні лампи та пари ртуті
Висвітлення у приміщеннях використовує дещо інший підхід. Люмінесцентні лампи використовують флуоресцентний матеріал, легований галогенфосфатом кальцію. Вони покриті тонким шаром порошку на внутрішній стінці скляної вакуумної трубки. Ці трубки заповнені парами ртуті та інертним газом.
Коли ви вмикаєте світло, у газі відбувається електричний розряд. Це збуджує ртуть, і вона виділяє енергію в ультрафіолетовому діапазоні. Ультрафіолетове світло невидиме для нас, але воно потрапляє на шар люмінофора на склі. Флуоресцентні матеріали поглинають енергію УФ-випромінювання та перевипромінюють її у вигляді видимого світла.
В результаті виходить суміш синього та помаранчевого випромінювання. Ця комбінація імітує тепле свічення звичайної лампи розжарювання та споживає значно менше енергії. Це геніальне рішення для отримання видимого світла від джерела, яке природно виробляє шкідливі УФ-промені.
Вимоги до чистоти
Отже, ключовий момент полягає в тому, що не можна змішувати ці хімічні речовини у запиленому гаражі. Виробництво люмінофорів потребує умов чистих кімнат. Чому? Бо домішки є вбивцями люмінофора. Навіть невелика кількість домішок може порушити електронні переходи та погасити фосфоресценцію до того, як вона почнеться. Щоб активатор працював як задумано, матеріал має бути чистим.
Без цієї чистоти світла нічого очікувати. Виділяється даремне тепло, а продукт виходить з ладу. Це нагадування у тому, що у атомному рівні контекст має вирішальне значення. Одна неправильна атомна частка може зупинити весь процес.
Лазерне випромінювання виникає у вакуумі. Воно відбувається в різних середовищах, включаючи скло та монокристалічні кераміки. Перший лазер, створений Теодором Мейманом в 1960 році, був стрижень із синтетичного рубіну (монокристалічний Al2O3, легований хромом), який збуджувався за допомогою імпульсної лампи. Порушення, або накачування, полягає у переведенні електронів усередині центрів легуючої домішки на вищі енергетичні рівні за допомогою оптичних або електронних засобів. Перехід збудженого електрона в стан з нижчою енергією призводить до випромінювання світла, яке утримується всередині активного середовища лазера між двома дзеркалами (одно повністю відбиває, інше частково відбиває). При багаторазовому відображенні світла, що випускається, він стимулює інші центри, поки не сформується інтенсивний, когерентний, вузький монохроматичний промінь. Два добре відомі керамічні лазерні матеріали — це хром-легований Al2O3, відомий як рубін, і ітрій-алюмінієвий гранат, легований неодимом, відомий як Nd:YAG.
Розуміння електрооптичних керамічних матеріалів
Електрооптичні кераміки – це матеріали, що поєднують оптичну прозорість із змінною напругою оптичною, або електрооптичною (ЕО), поведінкою. Монокристалічні ЕО-матеріали включають ніобат літію (LiNbO3) та танталат літію (LiTaO3); полікристалічні ЕО-матеріали включають свинцево-цирконат-танталат, модифікований лантаном, відомий як PLZT. Серед інших ЕО-властивостей ці матеріали демонструють залежну від напруги двопроменезаломлення. Двопроменеломлення – це різниця між показником заломлення, паралельним оптичній осі кристала, і показником заломлення, перпендикулярним оптичній осі. Оскільки швидкість поширення світла різниться у цих двох напрямах, виникає фазовий зсув, величину якого можна змінювати за допомогою прикладеної напруги. Така ЕО-поведінка лежить в основі ряду оптичних пристроїв, включаючи комутатори, модулятори та демодулятори для високошвидкісного оптичного зв’язку. Також ЕО-керамічні тонкі плівки можуть інтегруватися з кремнієвими напівпровідниками у про оптоелектронних інтегральних схемах (ОЭИС).
За межами точних кордонів
Оптичні кераміки є лише невеликою частиною ширшої картини електрокераміки. Вони працюють зі світлом, тоді як інші матеріали цього сімейства займаються магнетизмом, електрикою та всім, що знаходиться між ними.
Якщо вам потрібно повне уявлення про передові електромагнітні застосування, електрокераміка надає повний огляд. Ця ширша категорія охоплює взаємодію цих матеріалів з електромагнітними полями у всьому спектрі.
Для отримання повного списку традиційних та передових типів кераміки, включаючи промислові застосування, див. Промислова кераміка: Огляд охоплення. Це основний перелік.
